能面教室の今年のテーマ打ちを予定してる、
【 顰(しかみ) 】 の型紙作りに追われています。
この、
型紙作り必要な道具の一つが、“ トレースライト ” です。
雅勒 が能面打ちを始めて数年後、
写真集から見つけた能面の型紙を自分で作る時
必要に迫れ、トレースライトをあちこちで探しました。
当時、
蛍光管の内臓されている トレースライト のA4サイズの
ものが1万円以上していた頃です。
厚みも数cm以上あり、これがA3サイズとなると ・ ・ ・
色々と思いあぐねて、

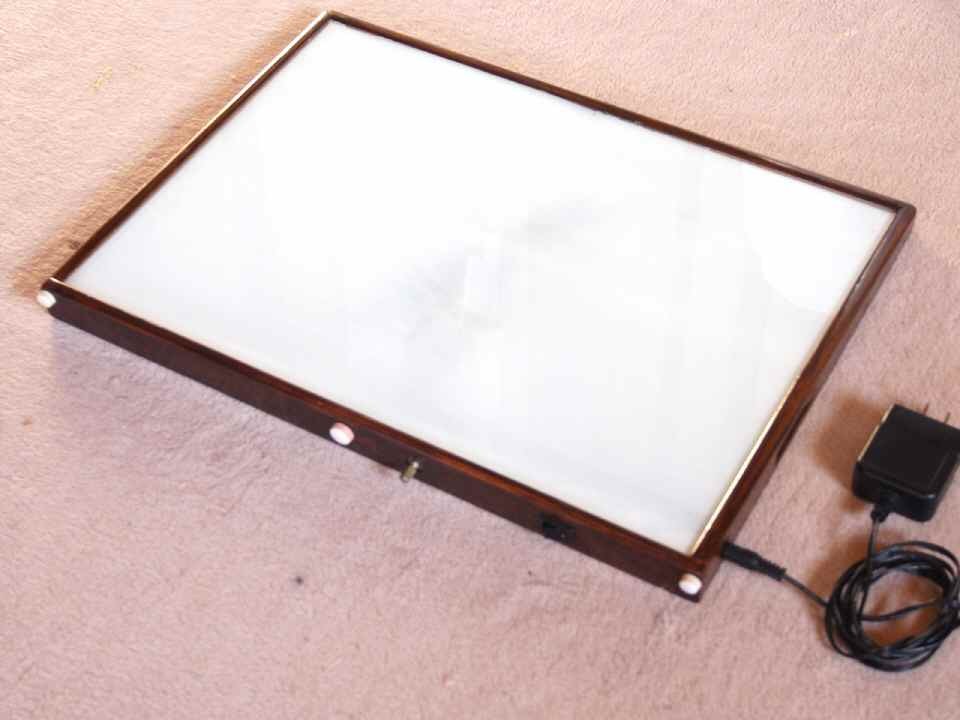

自作に踏み切ることにしたのが、この トレースライト
最大厚 30mmの超薄型のA3サイズ用です。
材料費、数千円で出来ましたぁ~
厚さにこだわっていたので、
秋葉原の電気街で見つけた、冷陰極管(8mmΦ)の
インバ-タキット を内蔵しました。

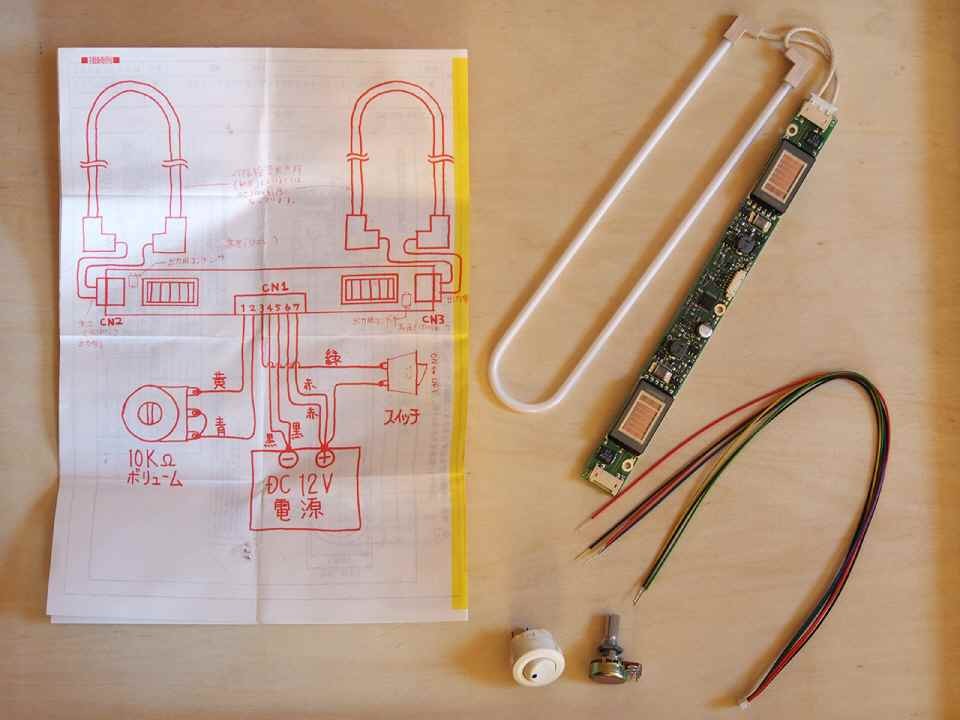

キットと
回路図

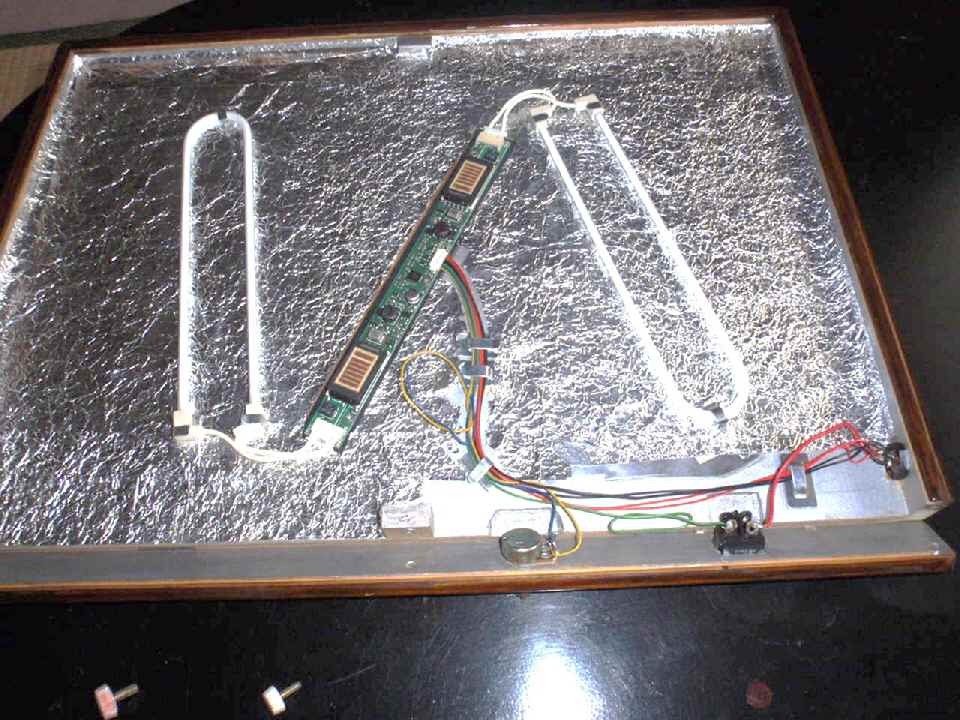

内部は、少しでも光量がガラス面に届くように
キッチン用アルミ箔を揉んで貼りつけています。

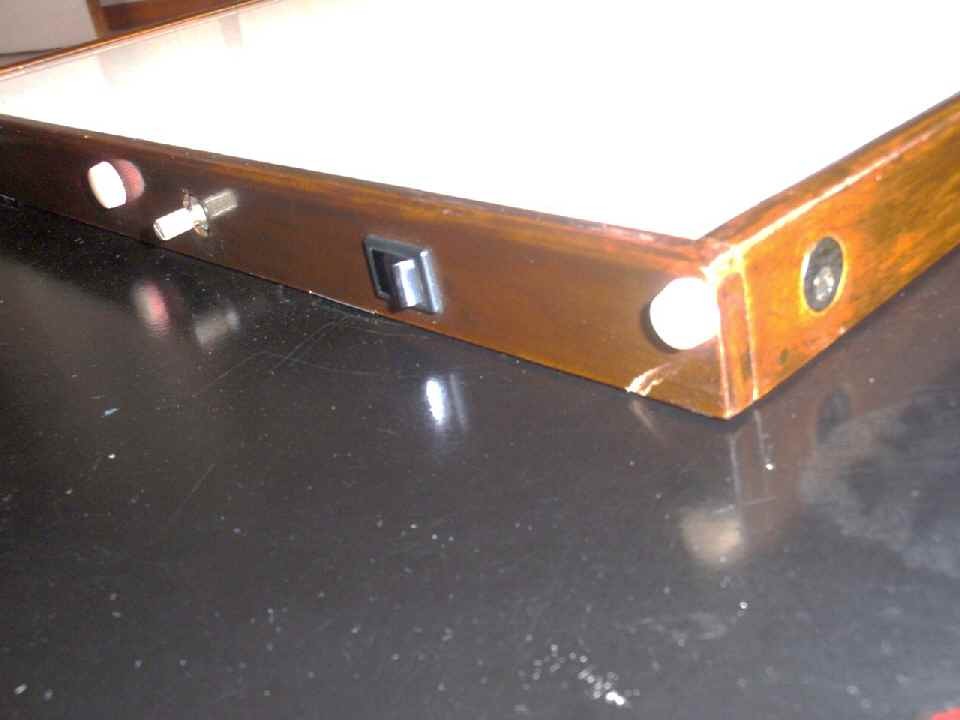

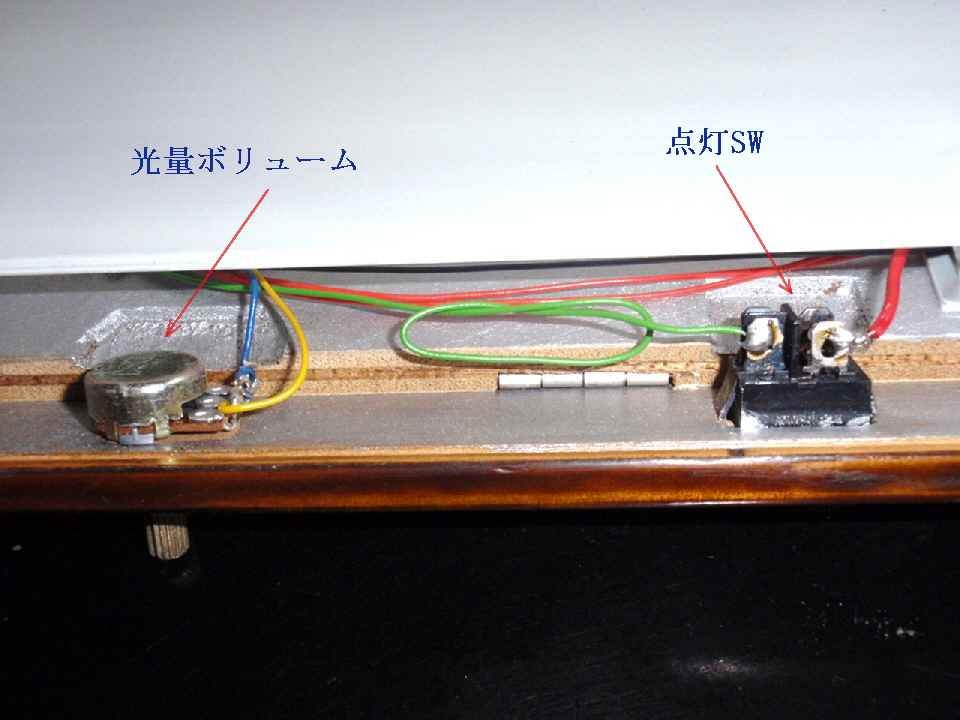

一応光量を調節出来る
ボリューム と 点灯スイッチ を回路に組み込んで ・ ・ ・

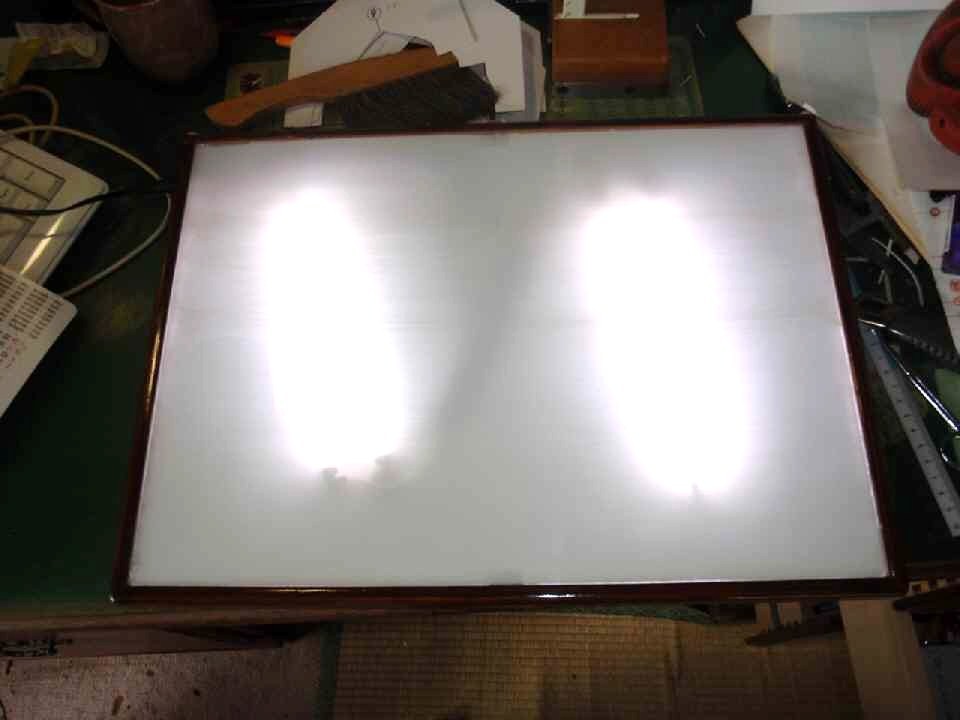

点灯時はこんな様子です。

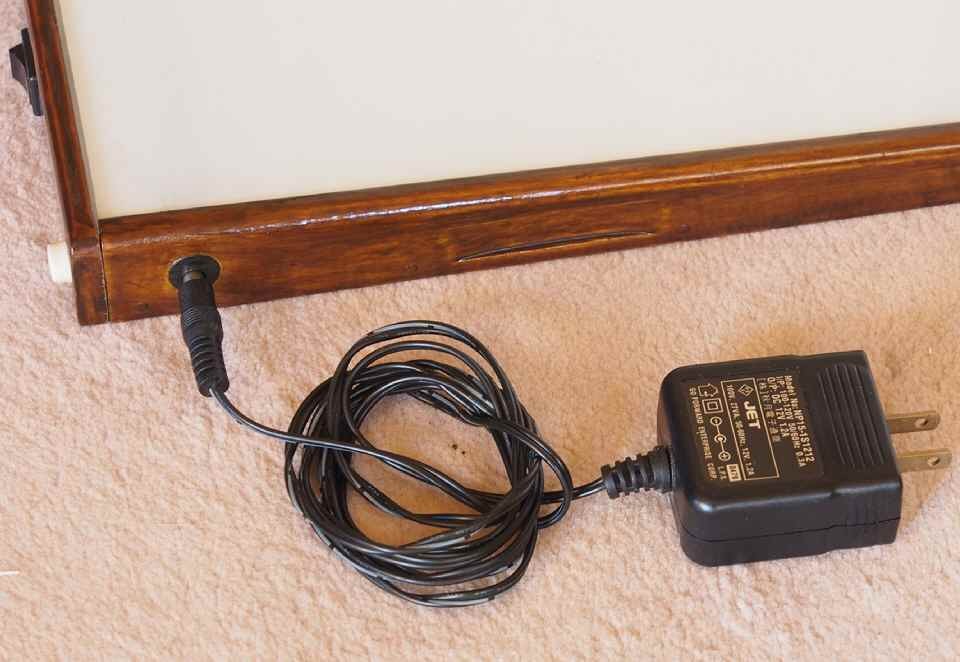

電源(ACアダプター)
DC12V
これから製作予定の能面の平面図をトレース
2本で12Wと、光量不足は否めないですが
まあまあ、使えていますヨ~
この自作 トレースライト の光量アップを
薄型のLEDランプの連結で考えていたのですが ・ ・ ・
色々とネットなどで調べてみると、
理想の トレースライト が見つかりました。
LED(70個)
USBバスパワー
A3サイズ
1万円弱
時代の趨勢ですかネ~
自作の トレースライト の陰極管の寿命がきたら、
早速買いですが ・ ・ ・
それまでは、
愛着のある道具を大事に使っていきたいですネ~
